Projeto de contenção — a solução certa para cada empuxo

Parede diafragma, cortina de estacas, solo reforçado com geossintéticos, solo grampeado, gabião e muro de arrimo em concreto armado. Seis famílias de solução, um mesmo ponto de partida: o empuxo real, a água e a rigidez que a vizinhança tolera.

6 tipologias de contençãoEmpuxo · drenagem · deslocamentoNBR 11682 · NBR 5629

O projeto

Contenção é um problema de empuxo, água e deslocamento

Toda contenção existe para equilibrar um empuxo — a pressão que o solo retido exerce sobre a estrutura. O que muda de uma solução para outra não é o empuxo em si, e sim como ele é equilibrado: por peso próprio, por engastamento, por ancoragem, por reforço interno do maciço.

Duas variáveis costumam definir o projeto mais do que a resistência do solo. A primeira é a água: pressão neutra atrás da parede pode dobrar o empuxo de cálculo, e a maioria das rupturas de contenção em obra começa com drenagem que não funcionou. A segunda é o deslocamento admissível: uma escavação ao lado de edifício existente exige rigidez que um muro de gravidade não entrega, mesmo que ele seja estável.

O parâmetro de entrada precisa ser medido, não estimado. Empuxo depende de ângulo de atrito e coesão efetivos — obtidos em cisalhamento direto e triaxial —, e a estratigrafia depende de investigação adequada: SPT, CPTu e, em rocha, sondagem rotativa com RQD.

Tipologias

As seis famílias que projetamos

Parede diafragma

Painel de concreto armado moldado no solo, escavado com clamshell ou hidrofresa sob fluido estabilizante. Alta rigidez e baixa permeabilidade — solução de referência para subsolos profundos abaixo do nível d’água e escavações lindeiras a estruturas sensíveis. Frequentemente atirantada ou escorada em níveis, e muitas vezes incorporada à estrutura definitiva.

Cortina de estacas

Estacas justapostas, secantes ou espaçadas com painel de fechamento, executadas em hélice contínua, escavadas ou raiz. Aceita atirantamento e estroncamento em múltiplos níveis. Boa relação entre rigidez e custo em escavações urbanas de porte médio e em obras com acesso restrito.

Solo reforçado com geossintéticos

Maciço compactado em camadas com geogrelhas ou geotêxteis de reforço, com faceamento em blocos, envelopamento ou vegetação. Estrutura flexível, tolerante a recalques e competitiva em aterros altos e encabeçamentos. O projeto define resistência de longo prazo, comprimento de ancoragem e verificação interna e externa.

Solo grampeado

Estabilização do próprio maciço com chumbadores passivos injetados e face em concreto projetado. Executado de cima para baixo, acompanhando a escavação — ideal para taludes de corte e encostas onde não há espaço para estrutura de gravidade. Exige controle de arrancamento dos grampos e drenagem de face bem resolvida.

Gabião

Muro de gravidade em caixas metálicas preenchidas com pedra. Permeabilidade praticamente total, tolerância a deformação e boa integração paisagística. Aplicação forte em proteção de margens, canais, contenções de pequena e média altura e obras rurais. Projeto atento à durabilidade do revestimento da malha e ao encaixe entre camadas.

Muro de arrimo em concreto armado

Muro de flexão em L ou T invertido, com ou sem contrafortes e dentes de ancoragem. Solução consolidada, previsível e fácil de fiscalizar em alturas pequenas e médias. O projeto verifica tombamento, deslizamento, capacidade de carga da base e recalque — e detalha a drenagem, que é onde este tipo mais falha na prática.

Como escolher

Critério de seleção, lado a lado

NBR 11682 estabilidade de encostas

NBR 5629 tirantes ancorados

NBR 6122 fundações

NBR 6118 concreto

Altura e geometria

Muros de gravidade (gabião, arrimo) são competitivos em alturas menores; acima disso o volume cresce mais rápido que o benefício, e solo grampeado, solo reforçado ou cortina passam à frente.

Deslocamento admissível

Vizinhança sensível exige rigidez: parede diafragma e cortina ancorada. Onde há folga para deformar, soluções flexíveis reduzem custo sem perder segurança.

Nível d'água

Escavação abaixo do NA muda o jogo: ou a contenção é pouco permeável e vedante (diafragma, estacas secantes), ou entra rebaixamento de lençol associado — com o controle de recalque da vizinhança que ele exige.

Espaço e acesso

Muro de gravidade precisa de base larga; solo reforçado precisa de faixa para o reforço. Em divisa fechada, solo grampeado e cortina executada de cima para baixo são muitas vezes as únicas opções viáveis.

Drenagem

Todo projeto sai com sistema de drenagem definido: dreno de paramento, barbacãs, geocomposto drenante, canaleta de crista e de pé. Drenagem não é detalhe de execução — é parte do cálculo.

Entregável

Memorial de cálculo com verificações de estabilidade externa e interna, seções-tipo, detalhamento estrutural e de reforços, especificação de materiais, plano de instrumentação e ART.

Verificação em obra

A contenção que se comprova, não a que se supõe

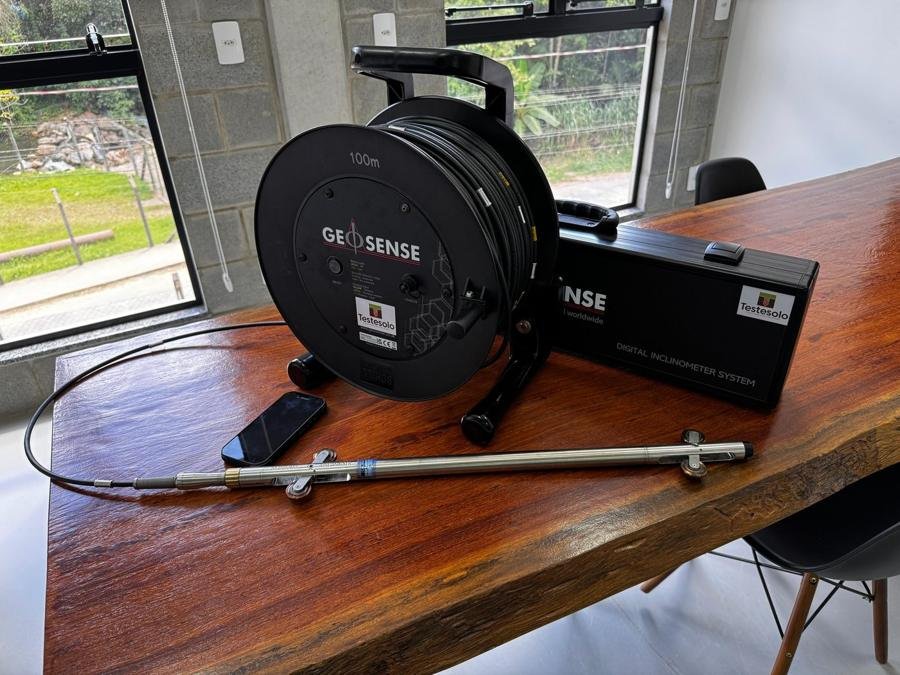

Contenção é uma das poucas estruturas em que o carregamento real só se revela durante a execução. Por isso o projeto já nasce com plano de instrumentação: inclinómetros medindo o deslocamento horizontal ao longo da profundidade, marcos superficiais na crista e na vizinhança, e piezômetros confirmando que a drenagem está aliviando a pressão neutra prevista.

Definimos níveis de atenção e de alerta junto com o projeto — valores de deslocamento e de poropressão que disparam ação antes de o problema se tornar visível. Em contenções atirantadas, ensaios de qualificação e de recebimento de tirantes conforme a NBR 5629 completam o controle.

Esse fechamento de ciclo é o que separa um projeto entregue de um projeto verificado: o monitoramento confirma — com número — que a hipótese de cálculo se confirmou em campo.

Dúvidas frequentes

Perguntas de quem contrata

Qual contenção é a mais barata?

Não existe resposta genérica — e desconfie de quem dá uma. A mesma altura de corte pode ser resolvida com gabião, solo grampeado ou cortina atirantada com custos muito diferentes, dependendo do solo, da água, do espaço disponível e do quanto a vizinhança tolera deformar. O papel do projeto é justamente comparar alternativas viáveis antes de detalhar uma.

Posso usar muro de gabião em qualquer altura?

Gabião é estrutura de gravidade: a base cresce com a altura, e a partir de certo ponto o volume de pedra e a área ocupada tornam a solução pouco competitiva. Além disso, exige verificação de durabilidade do revestimento da malha em ambientes agressivos. Em alturas maiores, solo reforçado com geossintéticos costuma ser o substituto natural.

Por que a drenagem aparece em todas as seções?

Porque é a causa mais comum de problema em contenção. Com a drenagem funcionando, o empuxo é o de solo úmido; sem ela, soma-se a pressão hidrostática e o carregamento real pode ficar muito acima do de cálculo. Projetamos a drenagem como elemento estrutural, com especificação e verificação de manutenção.

Preciso de investigação específica para contenção?

Sim, e ela difere da investigação para fundação. Interessa a resistência ao cisalhamento nas superfícies potenciais de ruptura, o regime de água ao longo do tempo e, em encostas, a presença de solo residual, saprolito e contatos desfavoráveis. Sondagens posicionadas na seção crítica valem mais que sondagens espalhadas.

Vocês revisam projetos de contenção de terceiros?

Sim. É um dos usos mais frequentes da ATP e do CQP: revisão independente das premissas geotécnicas, dos coeficientes de segurança adotados e da compatibilidade entre projeto e método executivo.

Continue explorando

Serviços relacionados

Vamos falar da sua obra?

A contenção certa começa pela seção crítica

Normas e referências técnicas

ABNT NBR 11682 — Estabilidade de encostas ABNT NBR 5629 — Execução de tirantes ancorados no terreno ABNT NBR 6122 — Projeto e execução de fundações ABNT NBR 6118 — Projeto de estruturas de concreto ABNT NBR 9061 — Segurança de escavação a céu aberto
