Inclinômetro — onde e quanto o maciço está se movendo
Um tubo-guia ranhurado atravessa a massa em movimento; a sonda biaxial percorre o tubo a cada 0,5 m e transforma inclinações em um perfil de deflexão que localiza a superfície de ruptura e mede a velocidade do deslocamento.
O instrumento
Princípio e aplicação
O inclinômetro mede o deslocamento horizontal do terreno em profundidade. Um tubo-guia de ABS ou alumínio, com quatro ranhuras a 90°, é instalado em furo de sondagem e cimentado ao maciço — a partir daí, ele se move junto com o solo. Em cada campanha, uma sonda inclinométrica biaxial desce até o fundo e sobe parando a cada 0,5 m, medindo a inclinação θ em dois eixos ortogonais (A e B).
Cada estação fornece o incremento L·senθ; a soma dos incrementos, de baixo para cima, é o perfil de deflexão. A comparação com a leitura-base da instalação revela onde o tubo está sendo cisalhado — a profundidade da superfície de ruptura — e a que velocidade o movimento avança. O giro de 180° com segunda passada (checksum) elimina o desvio de zero do sensor e é o controle de qualidade de cada campanha.
Aplicações típicas: taludes e encostas instrumentadas, contenções e escavações, barragens e pilhas, aterros sobre solos moles e obras vizinhas a movimentações suspeitas.
Animação · interativa
A campanha de leitura em movimento
Acompanhe as seis etapas: o tubo-guia cimentado atravessando a massa em movimento, a descida da sonda, a subida com leituras a cada 0,5 m construindo o perfil, o giro de 180° com checksum, e a comparação com a leitura-base que quantifica o deslocamento na ruptura.
Perfil de deflexão × profundidade com degrau na ruptura (8,0 m). Inclinação exagerada para leitura — o θ real é de poucos graus; valores ilustrativos.
Execução
Como a Testesolo instala e monitora
Instalação do tubo-guia

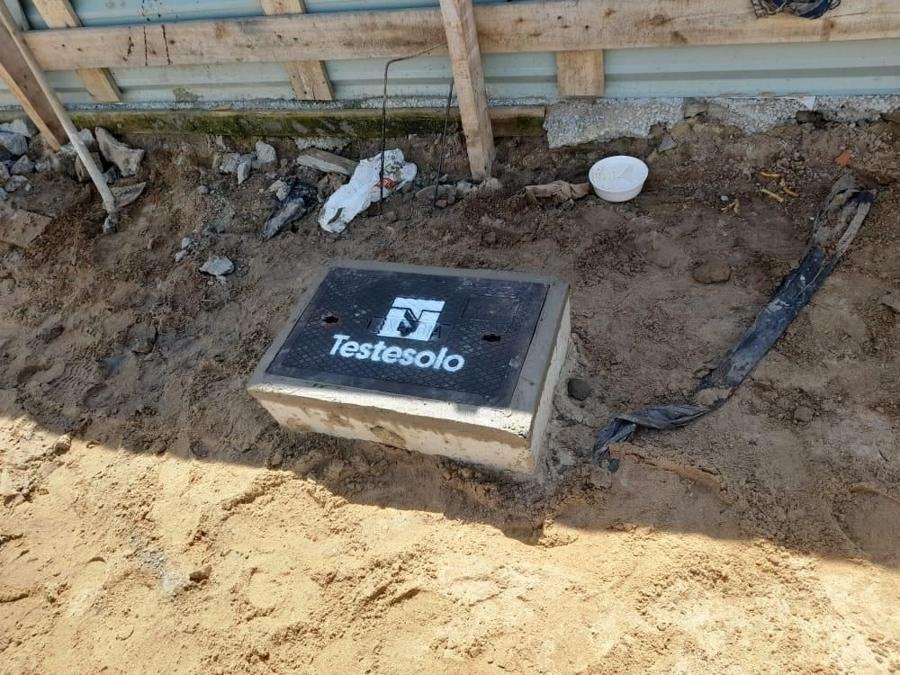

Furo de sondagem até abaixo da zona de interesse (o pé do tubo deve estar em terreno estável — é a referência fixa). Tubo ranhurado emendado e orientado (eixo A na direção esperada do movimento), cimentado com calda bentonita-cimento.
Leitura-base
Duas a três campanhas iniciais definem a leitura-base da instalação — a referência contra a qual todo deslocamento futuro será medido.
Campanhas periódicas
Sonda biaxial com leituras a cada 0,5 m nas duas passadas (0° e 180°). Checksum e repetibilidade avaliados em campo — campanha só é aceita com controle fechado.
Processamento e relatório
Perfis de deflexão acumulada e incremental por eixo, vetores resultantes, série temporal por profundidade e velocidade do movimento — com análise crítica de engenharia e níveis de atenção.
