Placa de recalque — quanto o aterro realmente afundou
Uma placa de aço assentada no terreno natural, com haste que cresce junto com o aterro: o nivelamento do topo mede o recalque verdadeiro na base — o número que decide quando altear e quando liberar a obra.
O instrumento
Princípio e aplicação
Em aterros sobre solos moles, o que interessa é o recalque na base do aterro — onde a argila comprime. A placa de recalque captura exatamente isso: assentada no terreno natural antes do lançamento, acompanha a descida do solo; sua haste vertical, protegida por tubo e prolongada a cada etapa, mantém o topo sempre acessível ao nivelamento.
As curvas recalque × tempo, com os degraus de cada alteamento, mostram o andamento do adensamento — e, com métodos como Asaoka, permitem estimar o recalque final e o momento certo de liberar a próxima etapa ou a pavimentação. Junto com piezômetros, formam o controle clássico de aterros com segurança e prazo.
Animação · interativa
O aterro sobe, a placa desce — e a curva conta a história
Acompanhe a placa instalada no terreno natural, o aterro alteado em etapas com a haste sendo prolongada, os nivelamentos referidos ao RN e a curva recalque × tempo com degraus e estabilização.
Recalques e alturas exagerados para leitura; curva ilustrativa com estabilização por etapa.
Execução
Como a Testesolo executa
NBR 13133 nivelamento de precisão
Método de Asaoka previsão de recalque final
SGQ boletins por etapa
Instalação
Placa de aço (60–100 cm) nivelada sobre o terreno natural preparado; haste central e tubo de proteção que isola a haste do aterro.
Prolongamento por etapa
A cada alteamento, haste e tubo são prolongados e a emenda documentada — a série não pode perder a origem.
Nivelamentos

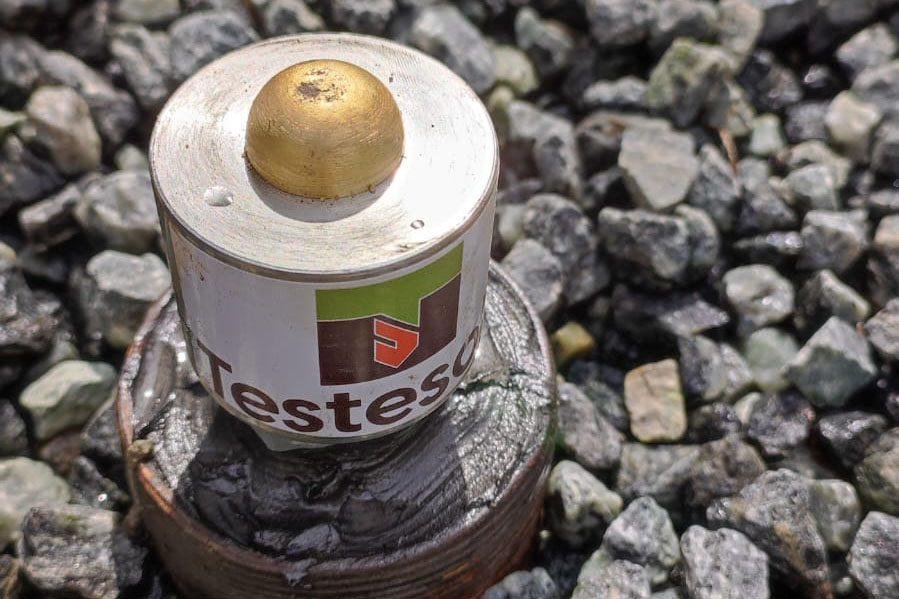

Leituras referidas ao RN profundo, com frequência maior nos primeiros dias de cada etapa.
Análise
Curvas por placa e por seção, taxa de recalque, Asaoka/assíntota e recomendação objetiva: alteia, aguarda ou investiga.
